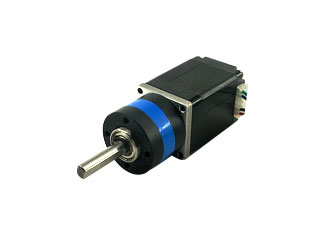

φ28精密型減速器，允許轉矩范圍1.2N.m-3.2N.m φ28mm OD Standard Gearbox , Permissible Load Range:1.2N.m～3.2N.m
基本性能
內齒圈材料 Ring material | 金屬 metal |
輸出軸軸承形式 Bearing at output | 滾動軸承Ball bearings |
最大允許徑向負載（離法蘭10mm處） Max. Radial load（10mm from flange） | 100N |
最大允許軸向負載 Max. shaft axial load | 50N |
徑向間隙（測量點盡量接近法蘭） Radial play of shaft（near to flange） | ≤0.07 mm |
軸向間隙 Axial play of shaft | ≤0.3 mm |
背隙(無負載時) Backlash at No-load | 1.5° |
技術數據
| 型號Model | 步距角Step Angle(Deg) | 電壓Voltage(V) | 電流Current(A) | 電阻Resistance(Ω) | 電感Inductance(mH) | 保持力矩Holding torque(Kg.cm) | 定位力矩Detent torque(Kg.cm) | 機身長Length(mm) | 重量Weight(Kg) | 適配減速比Max.Gear Ratio | 最大額定轉矩Max rated torque (Kg.cm) | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28HD54L065 | 1.8 | 4.42 | 0.65 | 5.1 | 5.1 | 0.8 | 0.15 | 41 | 0.14 | ≤1:139 | 12 |  |
| 28HD74L100 | 1.8 | 4.5 | 1 | 4.5 | 5.0 | 1.4 | 0.3 | 51 | 0.18 | ≤1:139 | 20 | |
● 行星減速器性能Planetary Gearbox Specifications
減速比 Reduction ratio | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 |
減速級數Number of gear trains | 1 | 2 | 3 | ||||||
減速器長度(L2) Length(L2) mm | 31 | 40.1 | 49 | ||||||
最大額定轉矩 Max. rated torque kg.cm | 12 | 20 | 32 | ||||||
瞬間允許轉矩 Short time permissible torque kg.cm | 36 | 60 | 96 | ||||||
效率 Efficiency % | 90% | 81% | 73% | ||||||
重量 Weight g | 75 | 97 | 119 | ||||||
● 機械尺寸Dimensions
